DELL DIMENSION 3100Cのハードディスク交換方法は以下の通り。

1. シャーシ上部のロックつまみを矢印の方向に引きます。カバーが外れます。




2. 外れたカバーを引き上げるのですが、何か引っかかっているようで、外れないです。力任せに引き上げると、外れます。それで正解。




3. カバー中央部にツメがあり、これが結構固いのでスムーズに外れなかった模様。

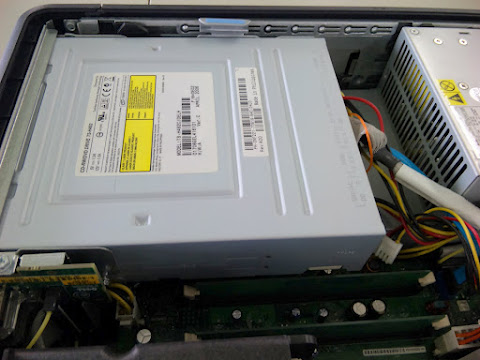

4. ハードディスクは光学ドライブの下にあるので、まず光学ドライブを取り外します。




5. ○で囲んだロックつまみを引き上げます。




6. 光学ドライブをAの方向にスライドさせてロックネジを外し、Bの方向に持ち上げます。光学ドライブが取り外せました。電源ボックスの上とかに退避させておきます。




7. ハードディスクのロック爪を内側に押し込みます。

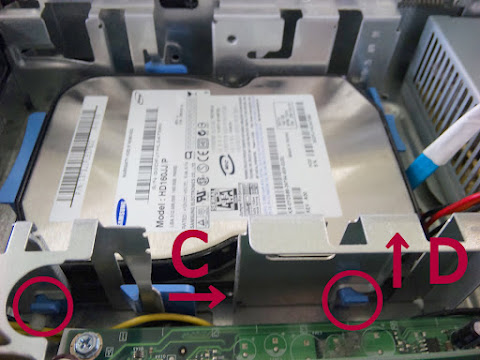

8. ロック爪を内側に押し込んだ状態で、丸で囲んだツメをCの方向にスライドさせ、行き止まりまでスライドさせたらDの方向に持ち上げます。

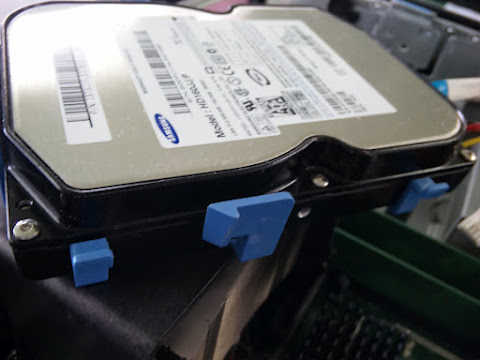

9. ハードディスクが取り外せました。ハードディスクカバーを取り外し、ハードディスクを交換します。



ハードディスクはSATAです。ここらへんか。




以上、ご参照ください。
